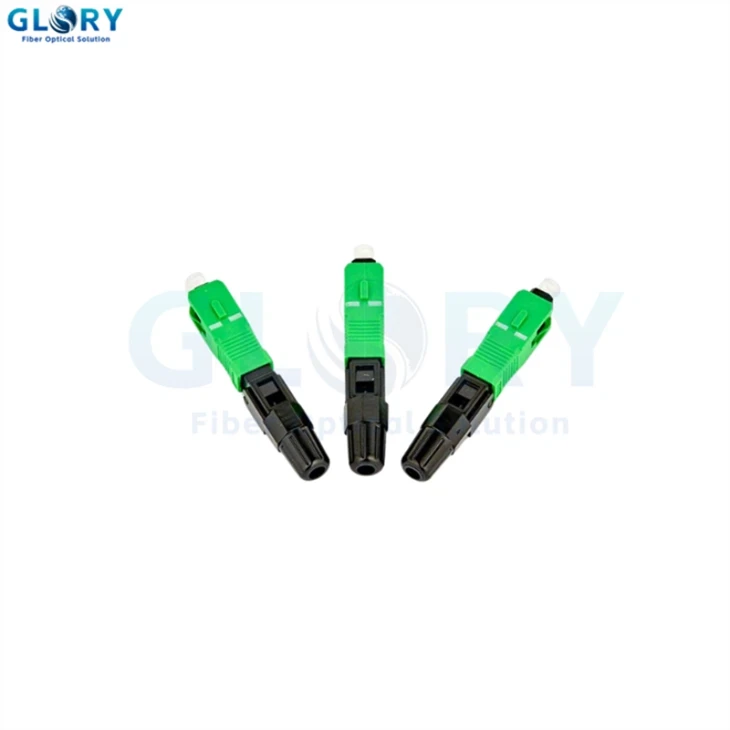

GL-C-APC aniq SC{2}}forma konnektori boʻlib, bitta jismoniy fakt atrofida qurilgan: 8 graduslik burchakli uchi-yuz manbaga qaytishdan oldin tola qoplamasiga-orqaga buriladi. GPON tarmoqlari, CATV qoplamalari va kogerent uzatish tizimlarida bu xususiyat yangilanishi emas - bu tarmoqning barqaror ishlashini surunkali yuqori oqim aralashuvi, vaqti-vaqti bilan uzilishlar va tushuntirib bo'lmaydigan optik quvvat beqarorligidan ajratib turadigan arxitektura talabidir.
8 daraja
Burchak jilolangan
55 dB dan katta yoki unga teng
APC qaytish yo'qotilishi
0,3 dB dan kam yoki unga teng
Qoʻshish yoʻqotilishi oʻrtacha
500×
Juftlanish davrlari
To'rtta haqiqiy{0}}Dunyoda APC End muvaffaqiyatsizliklari-Yuz oldini olish uchun yaratilgan
Ushbu nosozlik rejimlari FTTH oʻrnatish postlari-, GPON nosozliklarini bartaraf etish hisobotlari va oʻrnatuvchilar hamjamiyat forumlarida hujjatlashtirilgan. Har bir holatda ulagich qarori - odatda noto'g'ri bo'ladi.
ONT/ONU portlaridagi UPC konnektorlaridan GPON yuqori oqim aralashuvi
GPON OLT yuqori oqim qabul qilgichlari 1310 nm chastotada portlash rejimida ishlaydi, bu erda-abonent so'nggi ulagichlarining{2}}akslari bir xil PON portidagi barcha abonentlarning yuqori oqim ma'lumotlariga xalaqit berish uchun fiderni zaxiraga olib boradi. ONT portlarida UPC konnektorlari (50dB RL dan katta yoki unga teng) bilan faol o'rnatishlarda o'lchangan aks ettirish atrof-muhit aylanishidan so'ng muntazam ravishda -45dB gacha pasayadi va OLT qabul qiluvchisi shovqini uchun chegarani kesib o'tadi. SC/APC (55dB RL dan katta yoki unga teng) tashqi abonent uskunasining termal siklida OLT sezuvchanlik chegarasidan pastroq chegarani saqlaydi.
CATV analog video sifati orqa{0}}aks ettirish shovqinidan yomonlashadi
GPON orqali 1550 nm CATV qoplamalarida uzatiladigan analog video orqa{1}}aks ettirishlar bilan kuchaytirilgan kogerent Rayleigh teskari tarqalishiga juda sezgir. Optik yo'ldagi UPC ulagichi tashuvchining{3}}-shovqin (CNR) degradatsiyasini keltirib chiqaradi, bu esa ta'sirlangan sim tomonidan xizmat ko'rsatadigan barcha kanallarda ko'rinadigan plitka artefaktlari sifatida namoyon bo'ladi -, asosiy sababni ko'rsatadigan aniq optik quvvat signali yo'q. APC konnektorlari bu shovqin darajasini ko'taruvchi-qaytish yo'lining aksini yo'q qiladi.
APC/UPC oʻzaro{0}}oʻzaro bogʻlanishi, bu darhol yuqori qoʻshish yoʻqotilishiga olib keladi
APC konnektorining 8 graduslik burchakli uchi-yuzi tola yadrosida sezilarli notoʻgʻri joylashtirmasdan-bir tekis UPC uchi bilan jismonan birlasha olmaydi. Oʻzaro bogʻlangan APC/UPC interfeysida qoʻshish yoʻqolishi odatda 3–5dB - oʻlchab, abonent signalini qabul qiluvchining sezgirligidan pastga tushirishi va oldindan ogohlantirishsiz xizmatning toʻliq uzilishiga olib kelishi mumkin. GL{9}}C-APC har bir TIA-598-C rang kodlashiga ko‘ra yashil korpus (APC) va ko‘k (UPC)dan foydalanadi va SC adapter kaliti standart o‘rnatishlarda tasodifiy o‘zaro bog‘lanishning oldini oladi.
Nozik havolalarda yuz-kontaminatsiyadan kelib chiqqan zararni qaytarish
Nopok yuzlar-barcha ulagichlar turlarida qaytarilish yo‘qotilishining asosiy sababidir -, lekin qaytarilish chegarasi allaqachon qattiq bo‘lgan havolalarda bu ta’sir nomutanosib darajada jiddiy bo‘ladi. 50 dB dan katta yoki unga teng bo'lgan UPC ulagichi yorug'lik ifloslanishi ostida 30 dB dan katta yoki unga teng darajada yomonlashadi; 55 dB dan katta yoki unga teng bo'lgan APC ulagichi bir xil ifloslanishda 35 dB dan katta yoki unga teng darajada yomonlashadi, lekin GPON yo'qotish talabi (minimal 45 dB dan katta yoki unga teng) hali ham bajariladi. APC ning tizimli daromad yo'qotish ustunligi UPC GPON havolalarida mos kela olmaydigan himoya chegarasini ta'minlaydi.
GL{0}}C-APC har bir parametr orqasida - muhandislik mantiqini taqdim etadi
Quyidagi har bir spetsifikatsiya haqiqiy operatsion natijaga mos keladi. Biz faqat raqamlar - emas, balki muhandislik mantiqini tushuntiramiz, shuning uchun xarid guruhlari va oʻrnatuvchilar muayyan tarmoq topologiyalari uchun mosligini baholashlari mumkin.
Zirkoniyali keramik ferrul - 125mkm ichki diametr, pastki{1}} mikron teshikka bardoshliligi
GL{0}}C-APC ferrulasi tsirkoniy keramikadan (ZrO₂) - ishlab chiqarilgan, yuqori-aniqlikdagi optik tolali ferrullar - uchun sanoat standarti materiali boʻlib, 125 mkm ichki teshik diametri standart bir tolali (diametri ± 1 mkm ± 1 mkm) mos keladi. Teshikning bardoshliligi tolali yadroning ferrul ichida qanchalik aniq markazlashtirilganligini aniqlaydi; qattiqroq burg'ulash bardoshlik yanada izchil yadro hizalanishini va ishlab chiqarish partiyalari bo'ylab kamroq kiritish yo'qotilishini keltirib chiqaradi.
Zirkonli keramika konnektorning ish harorati oralig'ida (−20 darajadan +75 darajagacha bo'lgan ish harorati) o'lchov barqarorligini ta'minlaydi. Polimer yoki gibrid ferrullardan farqli o'laroq, keramika o'zining teshik diametri va sirt geometriyasini termal aylanishda - saqlab qoladi, bu esa tashqi abonent uskunasida mavsumiy harorat o'zgarishidan keyin o'rnatish vaqtida o'lchangan kiritish yo'qotilishini saqlanishini ta'minlaydi.
8 daraja burchakli jismoniy aloqa jilosi - 55dB dan katta yoki unga teng Qaytish yoʻqotish APC / 50dB UPC dan katta yoki unga teng
GL-C-APC o'zining qaytarilish yo'qotish spetsifikatsiyasiga perpendikulyardan 8,0 ± 0,5 daraja burchak ostida-yuzaning uchini- nozik mashina silliqlash orqali erishadi. Cilalanish burchagi ishlab chiqarish jarayonida orientatsiya moslamasi geometriyasi bilan boshqariladi - bu sozlanishi parametr emas va birliklar orasida farq qilmaydi. Bu shuni anglatadiki, daromadni yo'qotish spetsifikatsiyasiga faqat tanlangan birliklarda emas, balki ishlab chiqarish partiyalari bo'ylab ham izchil erishiladi.
55 dB dan katta yoki unga teng qaytarilish yo‘qolishi (APC varianti) GPON OLT yuqori oqim qabul qiluvchilariga (ITU{3}}T G.984.2 talabi doirasida - manbaga qaytarilgan yorug‘likning taxminan 0,00003% ni tashkil qiladi (ITU-T G.984.2 har bir qabul qilish portida odatda ko‘rsatilgan 32 dB dan katta yoki teng ORL 60B dan kattaroq bo‘lishini talab qiladi). marjni saqlash uchun ulagich). GL-C-UPC varianti 50dB dan ortiq yoki unga teng boʻlgan qaytish yoʻqotilishiga erishadi - raqamli maʼlumotlar havolalari, LAN va -PON boʻlmagan ilovalar, bunda orqaga{13}}akslash bardoshliligi kamroq boʻladi.
Insertion Loss AVG 0,3dB dan kam yoki unga teng / MAX 0,5dB dan kam yoki teng - Budjetga mos havola
GL-C-APC oʻrtacha kiritish yoʻqotilishi 0,3dB dan kam yoki unga teng boʻlib, ishlab chiqarish partiyalari boʻylab maksimal 0,5dB dan kam yoki teng boʻladi. Bu spetsifikatsiyalar IEC 61753-134-M (bir rejimli FTTH ilovalaridagi SC/APC ulagichlari uchun interfeys standarti) ga mos keladi va GPON ONT portlari uchun minimal talablardan oshib ketadi. O'rtacha 0,3 dB dan kam yoki unga teng bo'lgan standart GPON havolasi byudjeti hisob-kitobida har bir ulagichda ruxsat etilgan maksimal 0,5 dBga nisbatan havola byudjeti bo'sh joyini ta'minlaydi.
Keng tarqalgan noto'g'ri tushuncha shundan iboratki, APC konnektorlari UPCga qaraganda ko'proq kiritish yo'qotilishiga ega, chunki burchakli uchi{0}}yuz -perpendikulyar tolali kontaktga qaraganda-kamroq bo'ladi. Amalda, ikkala tur ham o'xshash kiritish yo'qotilishiga erishadi (Odatda 0,3 dB dan kam yoki unga teng), chunki mexanik interfeysdagi burchak ofset SC adapter ushlagichidagi aniq hizalanish bilan qoplanadi - yadro-to{7}}yadro aloqa burchagidan qat'iy nazar geometriyasi saqlanib qoladi.
500 ta juftlash sikllari - SM/APC va SM/UPC ikkalasi ham bitta SKU oilasida mavjud
GL-C-APC 500 ta ulanish tsikli uchun baholangan - SC konnektorlari uchun patch-panel va abonent{5}}uskunalar ulanish nuqtalarida, bunda tez-tez ulanish/uzish operatsiyalari asosiy foydalanish holati emas. ONT portidagi odatiy FTTH so'nggi{7}}milli ulanish uchun (u o'rnatish vaqtida bir marta ulanadi va faqat uskunani almashtirish vaqtida qayta ulanadi) 500 tsikl o'nlab yillar davomida bo'sh joyni ta'minlaydi.
SM/APC va SM/UPC variantlari GL-C seriyasida mavjud boʻlib, tashqi qurilmada APC va jihoz xonasi ichidagi UPC ishlatadigan tarmoqlar uchun yagona sotuvchi konnektori yechimini taʼminlaydi. Rangli kodlash (yashil =APC, koʻk=UPC) va mexanik kalitlar tarmoqdagi har bir SC adapter interfeysida oʻzaro{5}}birlashishni oldini oladi.
Toʻliq texnik xususiyatlar - GL-C-APC optik tolali ulagich
Barcha parametrlar ishlab chiqaruvchi{0}}tasdiqlangan ishlab chiqarish spetsifikatsiyalaridir. Muayyan OLT/ONU uskunalari interfeyslari, tashqi oʻrnatish muhitlari yoki standart boʻlmagan{2}}kabel turlariga mosligini tasdiqlash uchun texnik guruhimizga murojaat qiling.
| Parametr | Spetsifikatsiya | Eslatmalar / Ilovaning dolzarbligi |
|---|---|---|
| Model | GL-C-APC / GL-C-UPC | SC shakl omili; APC (yashil) va UPC (ko'k) variantlari |
| Ulagich turi | SC/APC · SC/UPC | LC/APC va LC/UPC so'rov bo'yicha mavjud |
| Uzunlik | 55 mm | Standart SC shakl faktor; barcha standart SC adapterlariga mos keladi |
| Qulfli material | Zirkonli keramika (ZrO₂) | ph2,5 mm OD, 125 mkm teshik - standart SC ferrul o'lchamlari |
| Qulfning ichki diametri | 125μm | SM tolali qoplama OD ga mos keladi; sub-mikro teshikka chidamlilik |
| End-Yuz geometriyasi | APC: 8 daraja burchakli · UPC: tekis kompyuter | APC korpusi: yashil · UPC korpusi: ko'k (TIA-598-C) |
| Qo‘shish yo‘qolishi (AVG) | 0,3 dB dan kam yoki unga teng | IEC 61300-3-4 bo'yicha sinovdan o'tgan; ishlab chiqarish partiyalari bo'ylab izchil |
| Qoʻshish yoʻqolishi (MAX) | 0,5 dB dan kam yoki unga teng | IEC 61753-134-M muvofiq maksimal |
| Qaytarilgan zarar - APC | 55 dB dan katta yoki unga teng | GPON, CATV qoplamasi, izchil havolalar uchun javob beradi |
| Qaytarilish zarari - UPC | 50 dB dan katta yoki unga teng | Raqamli ma'lumotlar, LAN, sinov uskunalari uchun javob beradi |
| Elyaf turi | SM (G.652D, G.657A) · MM (50/125, 62,5/125 mkm) | sotuvchi{0}}agnostik; passiv komponent |
| Kabel diametri | 0,9 mm dumaloq · 2,0×3,0 mm tekis · 2,0×5,0 mm tekis | Diametri boʻyicha-relief etiklar-; Talab bo'yicha 0,9 mm ichki yuklash |
| Juftlanish sikllari | 500 tsikl | IEC 61300-2-2 bo'yicha; FTTH abonent portlari uchun etarli |
| Ishlash harorati | −20 darajadan +75 darajagacha | Yopiq abonent va himoyalangan tashqi qurilmalarni qamrab oladi |
| Saqlash harorati | −40 darajadan +85 darajagacha | Toʻliq sovuq{0}} zanjirli logistika diapazoni |
| Standartlarga muvofiqligi | IEC 61753-134-M · IEC 61300 seriyali · GR-326-CORE · TIA-604-3-B · RoHS | Talab bo'yicha har bir ishlab chiqarish partiyasi uchun sinov hisobotlari mavjud |
| Kafolat | 3 yil | 1-yil: qaytish; 2-yil: almashtirish; 3-yil: ta'mirlash |
| MOQ | 100 dona (namuna: 5–10 dona) | Tarmoq malakasini tekshirish uchun bepul namunalar |
Ilova xaritalash
Qayerda GL{0}}C-APC eng yaxshi ishlaydi
SC/APC - bu to'g'ri tanlov,{0}}orqaga aks ettirish operatsion muammolarga olib keladi. Bular joylashtirish stsenariylari boʻlib, APC afzal koʻrmaydi - bu muhandislik talabi.
GPON / XGS-PON FTTH kirish
OLT yuqori oqimidagi qabul qiluvchi sezgirlik mandatlari OLT portida 45dB dan ortiq yoki unga teng qaytish yo'qotilishi. Har bir ONT/ONU interfeysidagi SC/APC bu chegarani to'liq PON daraxti - bo'ylab ushlab turadi va portdagi barcha abonentlarni filialning istalgan joyidagi bitta yomon ulagich tufayli yuzaga keladigan yuqori oqim aralashuvidan himoya qiladi.
CATV va RFoG Overlay tarmoqlari
1550nm analog video tolali tarmoqlardagi eng sezgir-signaldir. Hatto kamtarona orqa-akslash ham operator-to-shovqin nisbatini (CNR) har bir kanalda ko‘rinadigan artefaktlar darajasigacha pasaytiradi. SC/APC CATV-ni ishlab chiqarishda qo'llaniladigan yagona ulagich turidir.
5G Fronthaul va Midhaul
5G fronthaul havolalarida yuqori sezgirlikdagi SFP+ va QSFP transmitterlari-foydalanadi, bunda orqa aks-koʻzning optik diagrammasini yomonlashtiradi va bit xatolik darajasini oshiradi. SC/APC tashqi uyali sayt muhitida −40 daraja yuqori{6}}maʼlumot tezligi-barqaror ishlashi uchun zarur boʻlgan 55dB dan ortiq yoki unga teng boʻlgan qaytish yoʻqotish chegarasini taʼminlaydi.
ODF / Patch Panelni tugatish
CO-ning optik taqsimlash ramkalari va pigtail qo'shimchalari SC adapterlari bilan tugaydigan bosh joylari. ODF portlaridagi APC pigtaillari tashqi o'simlik tolasi va faol uskunalar - o'rtasidagi asosiy interfeys bo'lib, OLT dan ONTgacha bo'lgan ODN bo'ylab APC polaritesini saqlaydi.
Tibbiy tasvirlash tizimlari
Fiber{0}}birlashtirilgan tibbiy tasvir uskunalari (endoskoplar, optik kogerens tomografiya) orqadan aks ettiriladigan nurga-o‘ta sezgir, bu esa tasvir shovqini va asbobning beqarorligiga sabab bo‘ladi. SC/APC tibbiy optik tizimlarda GPON bilan bir xil jismoniy sababga ko'ra ko'rsatilgan: manba lazeri qaytish yo'li aks ettirishdan deyarli-to'liq izolyatsiyani talab qiladi.
Sinov va o'lchash uskunalari
Optik tolali sinov asboblari - OTDRlar, optik spektr analizatorlari, optik quvvat o'lchagichlari - o'zlarining mos yozuvlar portlariga APC ulanishlaridan foydalanadilar, chunki asboblarni kalibrlash aniqligi o'lchov interfeysidagi-nolga yaqin-aksga bog'liq. GL-C-APC barcha standart SC/APC sinov uskunalari portlari bilan mos keladi.
Tez-tez so'raladigan savollar
Savol: Optik tolali ulagichlarda APC nimani anglatadi va nima uchun burchak muhim?
Javob: APC burchakli jismoniy kontakt - degan maʼnoni anglatadi, bu esa paypoq uchi-yuzining qanday silliqlanganligi tavsifi. Oxirgi{3}}yuz perpendikulyardan 8 gradusda silliqlanadi, shuning uchun ulagich interfeysida aks ettirilgan yorug'lik tolaning yadrosi bo'ylab transmitter tomon to'g'ridan-to'g'ri orqaga qaytmasdan, burchak ostida tola qoplamasiga buriladi. Bu juda muhim, chunki lazer uzatgichga qaytadigan har qanday orqa aks{6}}yorug'lik (ayniqsa GPON OLT va CATV transmitterlarida) shovqin, signal shovqini va o'ta og'ir holatlarda lazerning beqarorligiga olib kelishi mumkin. 8 graduslik burchak APC konnektorlarini UPC va kompyuter konnektorlari - bilan jismonan mos kelmaydigan qiladi, shuning uchun ular maydonda osongina aniqlash uchun{10}}yashil rang bilan kodlangan.
Savol: Ba'zi ishlab chiqaruvchilar da'vo qilgan SC/APC qaytish yo'qotilishi 55 dB dan katta yoki unga teng va 60 dB dan katta yoki unga teng yoki 65 dB dan katta yoki teng o'rtasidagi farq nima?
Javob: Tolali konnektorlarda qaytarilish yo‘qolishi spetsifikatsiyalari minimal sifatida ko‘rsatilgan: 55dB dan katta yoki unga teng bo‘lsa, ulagich IEC 61300-3-4 bo‘yicha sinov sharoitida kamida 55dB qaytarilish yo‘qotilishi kafolatlanadi. GL-C-APC 55dB dan katta yoki unga teng - da belgilangan, bu ishlab chiqarish partiyalarida tasdiqlangan konservativ, kafolatlangan minimaldir. Ko'pgina ishlab chiqarish birliklari ushbu spetsifikatsiyadan oshib ketadi; Odatda o'lchangan qiymatlar ko'pincha 58–62 dB dan katta yoki unga teng bo'ladi. Ba'zi yetkazib beruvchilar tomonidan da'vo qilingan 60 dB dan katta yoki unga teng yoki 65 dB dan katta yoki unga teng bo'lgan texnik xususiyatlar kafolatlangan ishlab chiqarish minimumlarini emas, balki odatdagi yoki eng yaxshi{18}}o'lchov qiymatlarini ko'rsatishi mumkin. GPON FTTH uchun har bir ulagichda 55dB dan ortiq yoki unga teng boʻlgan qaytish yoʻqotilishi ITU-T G.984.2 ning OLT yuqori oqim qabul qiluvchisi talablariga mos keladigan chegarani taʼminlaydi. Yetkazib beruvchilarni solishtirganda, ishlab chiqarish sinovlari hisobotlarini so'rang - nafaqat ko'rsatilgan texnik xususiyatlar.
Savol: SC/APC ulagichlarini SC/UPC adapterlari yoki SC/UPC ulagichlari bilan ishlata olamanmi?
Javob: Yo‘q. Bu FTTH konnektori bilan ishlashda eng ko‘p uchraydigan xatolardan biridir. SC/APC ulagichi (8 daraja burchakli uch-yuz) jiddiy yadro moslamasisiz SC/UPC ulagichi (tekis uchi-yuz) bilan jismonan birlasha olmaydi. Odatdagi natija - ulanish nuqtasida 3–5 dB kiritish yoʻqolishi boʻlib, abonentni qabul qiluvchining sezgirligidan pastga tushirishi va xizmatning toʻliq uzilishiga olib kelishi mumkin. Bundan tashqari, burchakli APC ferrul va tekis UPC ferrul o'rtasidagi mexanik kontakt har ikki uchining-yuzasining shikastlanishiga olib kelishi va ulagichni almashtirishni talab qilishi mumkin. GL-C-APC vizual identifikatsiyani yoqish uchun har bir TIA-598-C yashil korpusdan foydalanadi va SC adapter kaliti standart SC adapter ilovalarida mexanik oʻzaro toʻsiqni taʼminlaydi. Ulanishdan oldin har doim korpus rangini tasdiqlang.
Savol: Nima uchun GPON maxsus APC ulagichlarini talab qiladi? XGS-PON uchun ham kerakmi?
Javob: GPON OLT’lari 1310nm - to‘lqin uzunligida yuqori oqim-burst rejimida ishlaydi, bunda OLT qabul qiluvchisi tolani uzatuvchi bilan taqsimlaydi (WDM orqali). Fiderni OLT ga qaytaruvchi-abonent so‘nggi konnektorlarining orqa-akslari yuqori oqim signali bilan bir xil to‘lqin uzunligi diapazonida bo‘lib, to‘g‘ridan-to‘g‘ri shovqin hosil qiladi. ITU-T G.984.2 OLT qabul qilish portida 32dB dan katta yoki unga teng boʻlgan minimal optik qaytish yoʻqotilishini belgilaydi; Bu chegarani butun PON daraxti bo‘ylab (32–64 abonent filiallarini o‘z ichiga olishi mumkin) saqlab qolish uchun har bir alohida ulagich sezilarli darajada yuqori daromad yo‘qotishiga erishishi kerak - odatda 55 dB dan katta yoki unga teng yoki undan yuqori. XGS-PON (ITU-T G.9807.1) bir xil WDM arxitekturasini va orqa aks-sensitivligini meros qilib oladi, bu esa SC/APCni birdek zarur qiladi. Yangi o'rnatishlar uchun har doim PON generatsiyasidan qat'i nazar, PON kirish tarmog'ida SC/APC ni belgilang.
Savol: APC burchakli yuz-bo‘lganligi uchun UPC ga qaraganda ko‘proq kiritish yo‘qotadimi?
Javob: Bu juda ko'p takrorlanadigan afsona. To'g'ri ishlab chiqarilgan ulagichda APC va UPC deyarli bir xil kiritish yo'qotilishiga erishadi (ikkalasi ham o'rtacha 0,3 dB dan kam yoki unga teng), chunki SC adapter ushlagichi - oxirgi-yuz burchagi - emas, birlamchi tola yadrosi tekislanishini ta'minlaydi. 8 graduslik burchak paypoq uchi-yuzini siljitadi, lekin ikkala ulagich ham bir xil lateral aniqlik bilan bir xil sopol moslama gilzasiga o'rnatiladi. Asosiy{9}}to-yuz burchagidan qat’iy nazar, asosiy kontakt geometriyasi saqlanadi. APC qoʻshishni yoʻqotish jazosi faqat APC konnektori notoʻgʻri ulanganda (masalan, UPC bilan oʻzaro bogʻlangan) yuzaga keladi, bu esa yuz{16}}yuzning notoʻgʻri hizalanishiga olib keladi - va bu APC ning oʻziga xos xususiyati emas, birlashma xatosi.
Savol: Yuzning oxirgi-kontaminatsiyasi APC konnektorining qaytarilish yo‘qotilishiga qanday ta’sir qiladi?
Javob: Ferruel uchining{0}}yuzida ifloslanish har qanday turdagi tolali ulagichlarda qaytarilish yo‘qolishining asosiy sababidir. Yagona rejimli tolaning 9 mkm yadrosidagi chang zarrasi -interfeysda havo bo'shlig'ini hosil qiladi va u qisman reflektor vazifasini bajaradi. Bu ta'sir jilolanmagan sirtga o'xshaydi - qaytish yo'qotilishi bitta ifloslanish hodisasidan 20 dB yoki undan ko'proq pasayishi mumkin. APC konnektorlari UPC bilan bir xil ifloslanish sezgirligi qoidalariga amal qiladi, lekin bir amaliy afzalliklarga ega: ularning yuqori boshlang‘ich yo‘qotilishi (55 dB dan katta yoki unga teng va 50 dB dan katta yoki unga teng) ma’lum darajadagi ifloslanish{10}}degradatsiyasi GPON chegarasiga nisbatan ko‘proq daromad yo‘qotish chegarasini qoldirishini bildiradi. Har bir ulanishdan oldin tolali ko'lamli (200×–400× kattalashtirish) muntazam tekshirish va tegishli tamponlar bilan tozalash ulagich turidan qat'i nazar, to'g'ri amaliyotdir.
Savol: GL-C-APC bilan qanday kabel turlari va o‘lchamlari mos keladi?
Javob: GL-C-APC uchta standart kabel konfiguratsiyasiga mos keladi: 0,9 mm tor{3}}bufer (ichki tolali tarqatish va pigtail ilovalari), 2,0 × 3,0 mm tekis tushirish kabeli (dunyoda eng keng tarqalgan FTTH kapalak tushirish kabeli) va 2,0 × 5,0 mm uzunroq tushirish kabeli oraliqlar). G.652D va G.657A1/A2 bitta-rejimli tolalar qo'llab-quvvatlanadi; 50/125 mkm va 62,5/125 mkm multimode ham bir xil ulagich korpusi bilan quvvatlanadi. Kabelning har bir diametri to'g'ri kuchlanishni talab qiladi-har bir diametrga - yuklash to'plamlari alohida mavjud. 0,9 mm kabel uchun ichki yo'riqnoma ulagich tanasi ichida harakatlanishni oldini oladi va har doim ishlatilishi kerak.
Savol: APC konnektorlaridagi yashil rang nimani anglatadi va u standartlashtirilganmi?
Javob: APC ulagichlaridagi yashil korpus rangi TIA-598-C (Optik tolali kabel rangini kodlash) va IEC 61754-4, SC ulagich interfeyslari uchun xalqaro standart tomonidan standartlashtirilgan. Yashil=APC (burchakli uchi-yuz); ko'k=UPC (tekis uchi-yuz); bej/fil suyagi=kompyuter (asosiy tekis jilo); aqua=OM3 multimode; binafsha=OM4 multimode. GL{18}}C-APC ushbu rang konventsiyasiga toʻliq amal qiladi. Vizual identifikatsiyadan tashqari, SC APC adapterlari standart joylashtirish konfiguratsiyalarida APC/UPC o'zaro bog'lanishiga qarshi mexanik to'siqni ta'minlaydigan jismoniy kalit yo'nalishiga ega. Ulanishdan oldin har doim yorug'lik ostida korpus rangini tekshiring, ayniqsa yashil/ko'k farqni ko'rish qiyin bo'lishi mumkin bo'lgan kam yorug'lik sharoitida.
Savol: GL{0}}C-APC ish harorati diapazoni qanday va u tashqi ONT uskunasiga mos keladimi?
Javob: GL-C-APC −20 darajadan +75 darajagacha bo‘lgan ish harorati oralig‘iga ega bo‘lib, butun dunyo bo‘ylab ko‘pgina yopiq va himoyalangan tashqi ONT/ONU ilovalarini qamrab oladi. −40 darajadan +85 darajagacha bo'lgan saqlash harorati diapazoni barcha iqlim sharoitida sovuq zanjirli logistika-ni qamrab oladi. −20 darajadan past (shimoliy Yevropa, Kanada, Shimoliy Xitoy) yoki +75 darajadan yuqori (issiq iqlimdagi quyosh nuri{11}} ochiq havoda bo‘lgan korpuslar) kutilayotgan ochiq tashqi muhitga doimiy ravishda o‘rnatiladigan ulagichlar uchun GL{12}}C{{13}O{13}APC/EX4} variantini tasdiqlagan holda texnik guruhimizga murojaat qiling. ishlab chiqaruvchining operatsion spetsifikatsiyasi. Seramika materialining past termal kengayish koeffitsienti tufayli sirkoniyali keramik ferrullar o'zlarining o'lchov barqarorligini ish harorati oralig'idan tashqarida yaxshi saqlaydi.
Savol: MOQ, yetkazib berish muddati, namuna siyosati va OEM variantlari qanday?
Javob: GL-C-APC uchun standart MOQ har bir SKU uchun 100 dona. Ommaviy buyurtma berish majburiyatini olishdan oldin tarmoq malakasini sinovdan o'tkazish va montajchilarni o'qitish uchun bepul namunalar (5-10 dona) mavjud. Standart konfiguratsiyalar buyurtma tasdiqlanganidan keyin 10-15 ish kuni ichida jo'natiladi. Maxsus brendlash, qadoqlash, kabel diametri toʻplamlari yoki standart boʻlmagan yuklash konfiguratsiyasi-boʻlgan OEM/ODM buyurtmalari spetsifikatsiya tasdiqlanganidan keyin kamida 20 ish kuni ichida qabul qilinadi. Hajmli narxlash darajalari 500 donagacha mavjud. Texnik ma'lumotlar varaqlari, IEC test hisobotlari va RoHS deklaratsiyasi so'rov bo'yicha mavjud. Ulagich tanlashni qoʻllab-quvvatlash uchun loyiha talablari va tarmoq topologiyasi bilan sales@gloryoptic.com bilan bogʻlaning.
